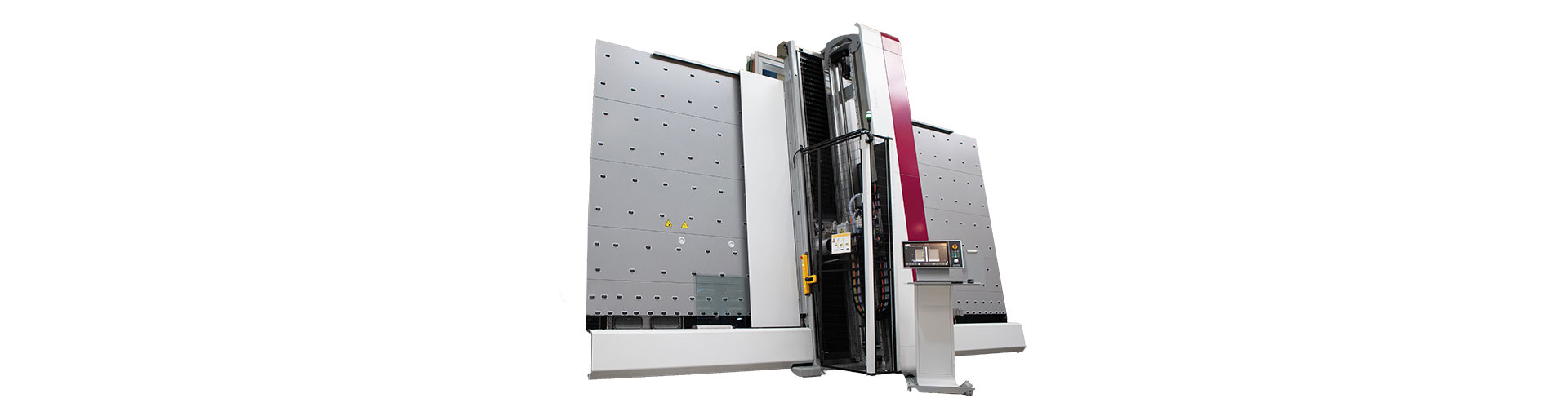

KSD-A

采用 LiTEC slider 技术的垂直切边和打磨机

LiSEC 的 KSD-A 是目前最快的垂直切边和打磨机,带有用于玻璃边缘加工(例如玻璃切边和打磨)的圆周砂轮。该机器在加工中将巨大的灵活性与稳定、可靠和高水平的质量结合在一起。凭借在玻璃边缘加工方面数十年的经验和开拓创新的精神,KSD-A 还在玻璃边缘加工的未来方向上树立了一个强大的技术典范。


KSD-A 的结构是怎样的?

根据机器长度,KSD-A 由采用模块化结构的多个单件构成。加工塔配有一个用于玻璃运输的高速 X 轴并且选配一个或两个安装在单独垂直轴上的加工头,是设备的核心部分。轴是完全防水的,由此确保了长期的稳定性和便于接近性。


KSD-A 是如何工作的?

KSD-A 适用于特别快速的通过时间并且具有最高水平的灵活性。通过带有吸盘的高速轴拾取待加工的玻璃板,并且其可以随时测量玻璃板的位置。在自动完成玻璃高度的“on the fly”测量后,将会在任意数量的循环中进行边缘的切边或打磨。灵活的刀具配置允许在无需更换刀具的情况下加工不同的玻璃厚度。


新式 LiTEC slider 刀具是如何工作的?

不管是刀具还是使用的技术,都在误差识别方面起到重要作用。尤其在进行玻璃边缘的切割时,必须考虑到玻璃上的误差,例如断裂质量、平整度、几何精度等。使用新式 LiTEC slider 刀具后,将不再有这些顾虑。这种新技术同时还将砂带优异的灵活性转移到了金刚石砂轮上。


KSD-A 的目标用户有哪些?

KSD-A 是一种适合所有玻璃加工者使用的通用型切边和打磨机,能够实现稳定、高质量的边缘加工,无需操作员干预。设备凭借丰富的配置选项完美适用于单片玻璃板的灵活加工以及在生产线中进行中空玻璃的快速加工。KSD-A 主要被除了切边之外还需要打磨边缘或加工异形的玻璃加工者使用。


设备提供哪些优势?

设备的最大优势是,不管玻璃下料的质量及其边缘质量如何,都能实现完美的切边质量以及优异的加工灵活性。因此,与传统机器不同,KSD-A 还可以对下料质量不好的玻璃进行切边加工,不管在玻璃边缘上是否有明显的断裂,玻璃板以及几何形状是否存在下料公差,以及是否须考虑玻璃板错位,尤其是完成下料的 VSG 玻璃板。

通过所使用的刀具可以灵活加工不同的质量和玻璃厚度,无需更换刀具。需要更换刀具时,可以在几秒钟内从正面简单完成。结合批次 1 的设备设计,还实现了最大的生产灵活性。另外,KSD-A 还可以进行包含玻璃切削的玻璃板打磨。


标配包含哪些功能?
  • 自动送入和送出玻璃板
  • 加工玻璃厚度为 3-19 mm 的浮法和 VSG 玻璃板
  • 自动测量矩形
  • 无玻璃切削的切边和打磨
  • 两种基于 LiTEC slider 技术的刀具组
  • 带有图形界面的简单操作程序

可选配加装哪些功能?
  • 异形加工,含 cad/cam 符号程序。
  • 包含玻璃切削的打磨
  • 第二个加工头,用于进一步加快循环时间
Read more

技术数据

KSD-A20 KSD-A25 KSD-A30 KSD-A33
Maximum glass height (mm) 2,000 2,500 3,000 3,300
Maximum glass length Modular Modular Modular Modular
Minimum glass dimension Seaming 350x 180 mm / grinding with material removal 700 x 180 mm Seaming 350x 180 mm / grinding with material removal 700 x 180 mm Seaming 350x 180 mm / grinding with material removal 700 x 180 mm Seaming 350x 180 mm / grinding with material removal 700 x 180 mm
Glass thickness 2.3-19 mm (seaming from 4 mm glass thickness) 2.3-19 mm (seaming from 4 mm glass thickness) 2.3-19 mm (seaming from 4 mm glass thickness) 2.3-19 mm (seaming from 4 mm glass thickness)
Number of processing heads 1 processing head standard, option of 2 heads 1 processing head standard, option of 2 heads 1 processing head standard, option of 2 heads 1 processing head standard, option of 2 heads
Transport height 520 mm / other transport heights on request 520 mm / other transport heights on request 520 mm / other transport heights on request 520 mm / other transport heights on request
Tilt angle for glass transport 6° 6° 6° 6°
Tools LiTEC slider - diameter: 150 mm / holder: HSK-50 LiTEC slider - diameter: 150 mm / holder: HSK-50 LiTEC slider - diameter: 150 mm / holder: HSK-50 LiTEC slider - diameter: 150 mm / holder: HSK-50

亮点与特色


  • 通过使用 LiTEC slider 技术实现了始终完美的切边质量。
  • 可以在一台机器中进行各种玻璃的快速切边以及打磨。
  • 所有轴均具有最高的动力和速度。
  • 经过优化,适用于中空玻璃以及完成下料后的加工。
  • 可以标配自动矩形测量功能。
  • 灵活的刀具配置,加工过程中无需更换刀具。
  • 可以从设备正面进行刀架更换。可以在加工期间将刀具装配到刀架上。
  • 可以选配第二个加工头,进一步加快循环时间。
  • 可以通过额外的输送段以模块方式扩展最大玻璃长度。
  • 所有轴均完美密封。
  • 在服务和维护工作时,所有组件均便于接近。

亮点

任何情况下都能实现完美的切边质量

通过使用 LiTEC slider 技术让切边质量不再受限于下料质量。即使在玻璃板的切割边或断裂边质量不好时,也可以在 KSD-A 上进行可靠加工。

快速可靠

凭借在玻璃板加工方面数十年的经验,机器适用于高度自动化的生产线。最快的循环时间结合最高的可靠性和灵活性,使得 KSD-A 成为一种通用型玻璃加工刀具。

多样化的连接方式

机器的控制方式非常多样化,可以满足客户的各种要求。从手动输入到矩形的自动测量再到直接连接生产控制系统,可以通过各种方式将 KSD-A 集成到生产线中。
