Machines individuelles

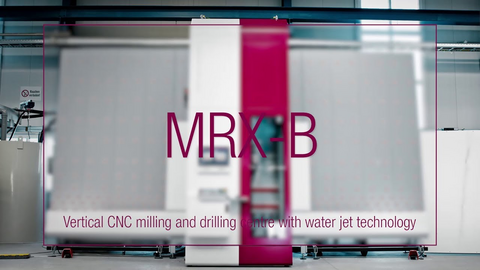

MRX-B
Centre de perçage et de fraisage CNC vertical, avec technique de jet d’eau en option
La machine de fraisage et de perçage pour verre entièrement automatique MRX-B, dotée en option de la technologie à jet d'eau, séduit par ses hautes performances et sa simplicité d'utilisation.
À quoi sert la perceuse et fraiseuse MRX-B ?
La polyvalence est un atout majeur de la MRX-B : Elle peut être utilisée pour percer, fraiser, aléser et meuler. Elle permet aussi bien d’effectuer efficacement trous de perçage et d’alésage que des découpes complexes d’angle, de coin et intérieures. La version MRX-B WJ, où les lettres WJ sont les initiales de WaterJet, se distingue en outre par sa découpe à jet d’eau disponible en option, qui accélère considérablement les découpes.
L'installation fonctionne-t-elle de manière entièrement automatique ?
Le centre de perçage et de fraisage fonctionne de manière entièrement automatique et prend en charge l’intégration de données à d’autres systèmes. La saisie graphique du programme d’usinage ainsi que la sélection automatique de tous les paramètres relatifs au processus de perçage et de fraisage permettent une opération simple et sans erreur.
Comment peut-on configurer la perceuse et fraiseuse ?
La MRX-B peut être configurée en fonction des exigences du client. L’opération la plus simple s’effectue grâce au changeur d'outil Linear-8 et la vitesse de processus peut être augmentée grâce au changeur Roto-10. La vitesse de processus maximale est atteinte en combinant le magasin Roto-10 avec la tête de découpe à jet d’eau. L’extension modulaire de la longueur de la machine et le choix du sens de déplacement permettent une configuration individualisée. L’installation fait également partie de la solution d’usinage SplitFin.
Quels temps de cycle peut atteindre la MRX-B WJ ?
Le MRX-B WJ permet d’obtenir des cycles extrêmement rapides. En moins de 90 secondes, l’installation usine une porte de douche avec deux découpes de Mickey Mouse et un trou pour la poignée. L’usinage de la même porte avec des découpes meulées dure moins de deux minutes trente. Ce centre d'usinage rapide est réalisable grâce à des spécificités techniques. La tête de coupe à jet d'eau se trouve par exemple directement sous la broche d’usinage sur le même axe, ce qui permet de passer rapidement d’un usinage avec jet d'eau à un usinage avec outils. De plus, le dispositif de changement d’outils est positionné directement au niveau de la broche d’usinage – un changement rapide d’outils est ainsi possible, et ce juste à l’endroit où l’usinage est effectué et où les outils sont nécessaires. Cela réduit au minimum les temps morts improductifs.
Exemple de temps de cycle pour l’usinage d’une porte de douche
- Dimensions : 800 x 1 800 mm
- 2 découpes de bords Mickey Mouse
- 1 trou pour poignée
Temps de cycle de l’ensemble de l’usinage :
- Jet d’eau < 105 secondes KGNW
- Meulage < 189 secondes KGN
- Ingénierie mécanique dernier cri
- Opération simple et rapide
- Manipulation du verre rapide
- Usinage rapide et flexible
Les points forts
Usinage rapide et flexible
optimisé pour l’usinage rapide de verres individuels , même sur les lots plus petits :
- Combinaison idéale de jet d’eau et d’outils diamantés
- Magasin d'outils Roto-10 directement au niveau de la broche permettant un changement d’outil prévisionnel
- Perçage, alésage (en profondeur), fraisage, meulage et découpe en un seul passage
- La taille de lot 1 permet sans problème un usinage des rectangles et des formes
Ingénierie mécanique dernier cri
- pour une durée de vie élevée de la machine et une précision exceptionnelle
- réduction significative de l’encrassement de la machine grâce au perçage avec l’outil de perçage
- commande de tous les mouvements par des entraînements servo
- Vis à recirculation de bille massive pour les axes de levage et de perçage
- Lubrification centralisée entièrement automatique de tous les composants essentiels de la machine
- Raccordement ou réseau ou possibilité de commande à distance par un accès à distance
Opération simple et rapide
- sans connaissance générale ou spécifique du CNC
- saisie graphique de toutes les opérations d’usinage
- création de programme pour la vitre suivante pendant l’usinage
- sélection automatique de tous les paramètres d’usinage via la machine
- mise en place autonome de tous les alésages auxiliaires et opérations de perçage
- création de programmes sur la machine, via le réseau ou USB
