Máquinas autónomas
FSA-A

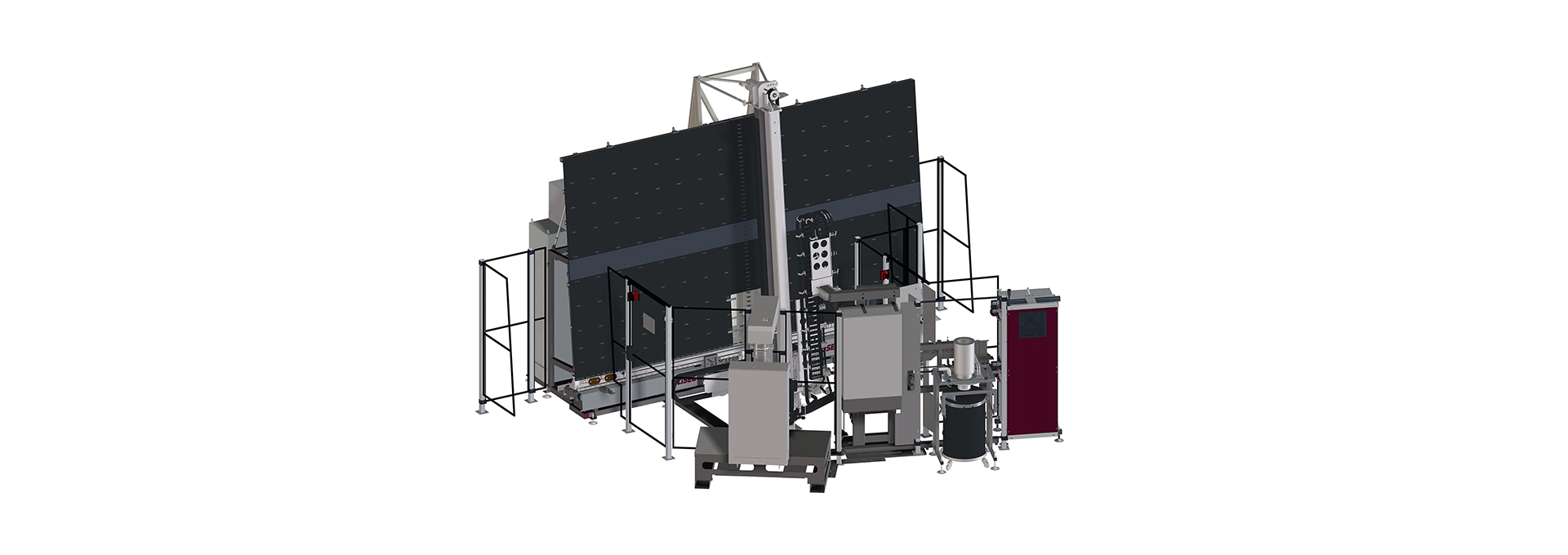

Aplicación automática de cintas separadoras flexibles
La FSA-A aplica cintas separadoras flexibles de forma completamente automática y precisa sobre hojas de vidrio para la fabricación de vidrio aislante. Gracias a la medición precisa de las hojas de vidrio, al cabezal aplicador giratorio y a la unidad aplicadora fija de butilo, procesa tanto separadores rectangulares sin butilo como perfiles T-Spacer con butilo. El resultado: una alta seguridad del proceso, esquinas limpias y una operación de fácil mantenimiento.
¿Cómo está estructurada la FSA-A?
La instalación consta de un sistema de transporte de vidrio con zonas de accionamiento divididas, un panel posterior con rodillos de apoyo y un eje de ventosas para un posicionamiento preciso. La medición de las hojas de vidrio se realiza directamente en el dispositivo de aplicación mediante sensores situados en la sección de entrada. El cabezal aplicador giratorio está montado sobre una viga de guía vertical y se controla mediante servoejes. La alimentación del material se realiza a través de una desbobinadora, accionamientos de oruga y cajas de material climatizadas para dos rollos de material en la versión estándar.
Para los perfiles T-Spacer, la FSA-A está equipada con un sistema fijo de aplicación de butilo. Dos boquillas de aplicación aplican el cordón de butilo a ambos lados del perfil. Una boquilla está posicionada de forma fija, mientras que la segunda se ajusta al ancho del perfil correspondiente.
¿Cómo funciona la FSA-A?
La hoja de vidrio de cubierta del elemento de vidrio aislante se transporta sin medir su altura. La posterior hoja de aplicación se desplaza hasta la posición de aspiración y se fija mediante un aspirador de vacío. Durante el proceso de aspiración, un sensor ultrasónico detecta el grosor del vidrio. A continuación, se determinan la longitud y la altura de la hoja de vidrio mediante sensores y dedos de medición.
Una vez realizada la medición, la hoja de vidrio se traslada a la posición de aplicación. El separador se aplica a lo largo del borde de la hoja de vidrio con el cabezal aplicador giratorio, con o sin butilo, según el modelo. Las piezas de las esquinas se punzonan mediante la unidad de punzonado y se aspiran directamente.
¿Para quién es adecuada la FSA-A?
La FSA-A es ideal para los productores de vidrio aislante que quieran procesar separadores flexibles de forma automatizada, reproducible y con una alta seguridad del proceso. Esta instalación resulta especialmente interesante para entornos de producción con separadores de diferentes anchos y materiales de T-Spacer. Cumple con los requisitos más exigentes en cuanto a la formación precisa de las esquinas, un procesamiento impecable y una operación de fácil mantenimiento.
¿Qué funciones se incluyen de serie?
- Transporte de vidrio con rodillos de apoyo, zonas de accionamiento divididas y una correa transportadora de bajo desgaste
- Viga con ventosas móvil para un transporte de vidrio preciso durante la aplicación
- Medición de las hojas de vidrio a través de sensores en la sección de entrada
- Cabezal aplicador giratorio con alimentación de material
- Alimentación de material mediante una desbobinadora, un sistema regulador del accionamiento y accionamientos de oruga
- Caja de material climatizada para el almacenamiento de dos rollos de material
- Dispositivo de aspiración para las láminas protectoras laterales y los restos de punzonado
- Aplicación completamente automática de cintas separadoras flexibles sobre las hojas de vidrio
- Procesamiento de separadores rectangulares sin butilo y de perfiles T-Spacer con butilo
- Transporte de vidrio preciso a través de zonas de accionamiento divididas y mediante un eje de ventosas que se desplaza junto con el vidrio
- Unidad aplicadora de butilo fija para un procesamiento estable de materiales de T-Spacer
- Muy fácil mantenimiento gracias a la buena accesibilidad y a la capacidad de giro de la unidad aplicadora de butilo
- Muy fácil mantenimiento gracias a la buena accesibilidad y a la capacidad de giro de la unidad aplicadora de butilo
- Control especial de combado para una dosificación exacta del butilo aplicado
- Dos unidades de transporte de butilo de 7 kg cada una para el llenado sin interrupción de la producción
- Dos unidades de transporte de butilo de 7 kg cada una para el llenado sin interrupción de la producción
- Fácil conversión a otras dimensiones de separadores sin necesidad de costosos trabajos de reconversión
- Aplicación con o sin butilo, dependiendo del tipo de separador utilizado
- Estaciones de transporte adicionales antes y después de la FSA-A para el procesamiento de hojas de vidrio o elementos de vidrio aislante de mayor longitud
- Es posible el procesamiento de formas especiales
- Posibilidad de ampliar el almacén hasta 8 espacios
- Posibilidad de ampliar el almacén hasta 8 espacios
Los aspectos destacados

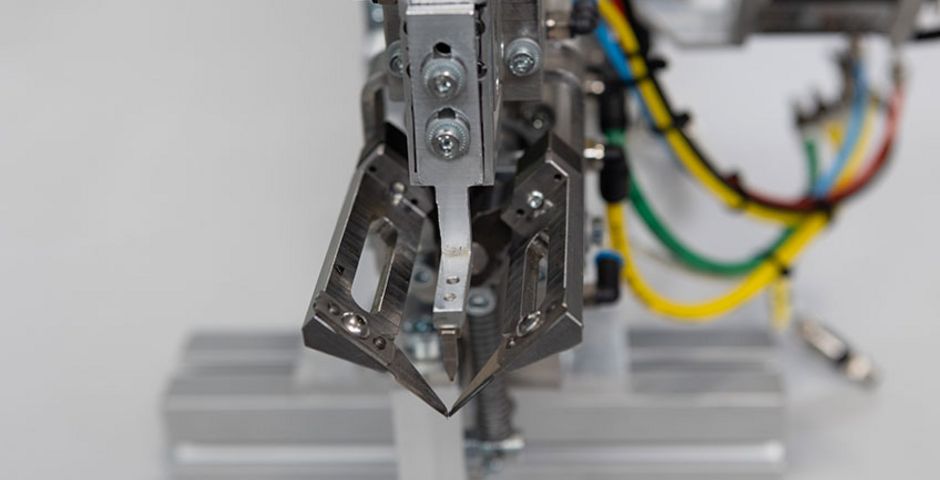

Acabado preciso de las esquinas
Las dos cuchillas ajustables en ángulo entre sí garantizan un punzonado exacto de las esquinas. Así se consiguen esquinas limpias y reproducibles, y un guiado preciso del separador a lo largo del borde de la hoja de vidrio.

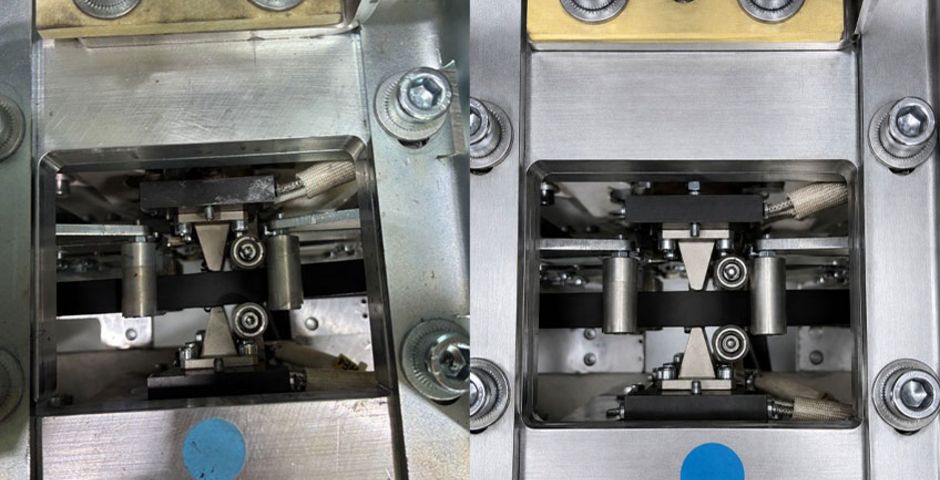

Sistema fijo de aplicación de butilo
El sistema fijo de aplicación de butilo permite la aplicación por ambos lados de un cordón de butilo para materiales de T-Spacer. Su diseño giratorio y de fácil acceso facilita el mantenimiento, la limpieza y los trabajos de servicio.

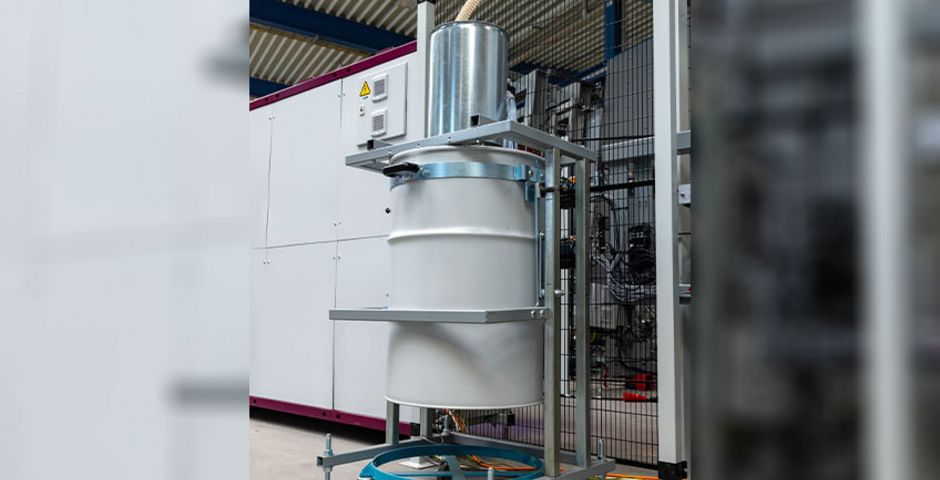

Eliminación adecuada de los restos de material
Las láminas protectoras y los restos de punzonado se aspiran directamente en el punto de origen y se eliminan de forma controlada. Esto reduce las intervenciones manuales, aumenta la disponibilidad de la instalación y contribuye a un proceso de producción limpio en la fabricación del vidrio aislante.
