FSI-A

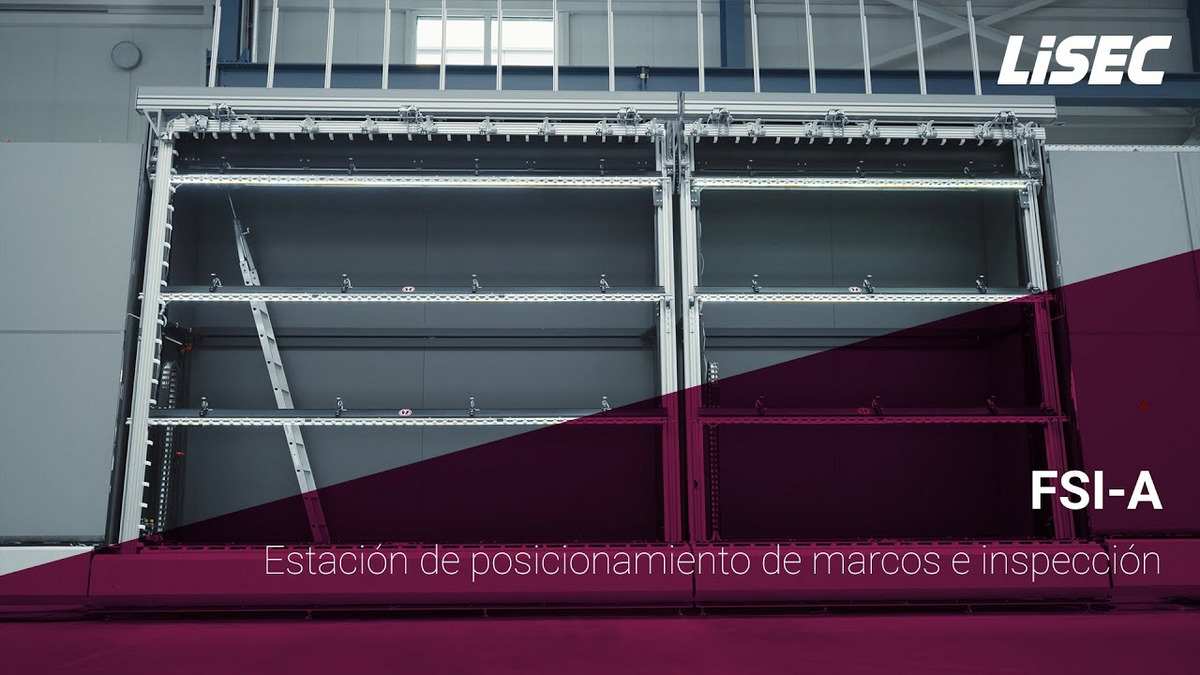

Estación para colocar marcos espaciadores e inspeccionar hojas de vidrio
La FSI-A es una estación semiautomática de inspección y posicionamiento de marcos para separadores rígidos destinados a la fabricación de vidrio aislante. La estación permite una inspección ergonómica del vidrio y una limpieza manual gracias a una cámara trasera accesible. El ajuste automático de la altura de las barras de rodillos garantiza un posicionamiento cuidadoso de los vidrios. Las funciones de seguridad, como el dedo de seguridad al entrar en la cámara trasera, así como la iluminación opcional y los remontes, contribuyen a la comodidad de uso. La FSI-A está disponible en diferentes combinaciones de tamaños y se adapta con flexibilidad a las necesidades del cliente.
¿Cómo está estructurada la FSI-A?
La estructura de la FSI-A se basa en una construcción de acero estable, compuesta por marcos de acero horizontales y verticales resistentes a la torsión. El panel posterior oscuro sirve como superficie de inspección visual y permite el reconocimiento de defectos en el vidrio y suciedad. El transporte de las hojas de vidrio se realiza mediante un sistema de transporte de rodillos con accionamiento dividido, de modo que pueden encontrarse hasta dos hojas de vidrio simultáneamente en la instalación.
Una barra de rodillos horizontal se posiciona con precisión a lo largo del borde superior del vidrio mediante un servoaccionamiento y varios sensores. La guía lateral se realiza mediante ejes verticales de los perfiles del sistema y guías de rodillos.
¿Cómo funciona la FSI-A?
Antes del transporte de entrada de la hoja de vidrio, la barra de rodillos horizontal se posiciona automáticamente en el borde superior de la hoja de vidrio. Dependiendo de la altura, varias barras de rodillos adicionales evitan que la hoja de vidrio se combe. La hoja de vidrio se introduce mediante un transporte de rodillos con accionamiento dividido y se posiciona exactamente con la ayuda de sensores.
A continuación, se ajustan los topes de posicionamiento de marcos vertical y horizontal (montados del lado de salida) y la medida de la distancia marco-borde de vidrio, para permitir una colocación precisa del separador.
A este paso le sigue la inspección de la hoja de vidrio y, si fuera necesario, su limpieza. Después, el marco espaciador se posiciona manualmente sobre la hoja de vidrio. Después de la confirmación del procedimiento de inspección o posicionamiento del marco, los topes de posicionamiento de marcos se mueven nuevamente a la posición inicial y se extrae la hoja de vidrio.
¿Para quién es adecuada la FSI-A?
La FSI-A es la solución ideal para los fabricantes de vidrio aislante que exigen la máxima calidad y conceden especial importancia al control manual, la limpieza a fondo y el posicionamiento preciso de los marcos. La instalación ofrece una adaptación flexible a diferentes dimensiones del vidrio, permite procesos de inspección y limpieza ergonómicos, y facilita el posicionamiento manual de los marcos con la máxima precisión.
¿Qué ventajas ofrece la instalación?
La FSI-A ofrece numerosas ventajas, entre ellas una cámara trasera accesible con dos niveles diferentes para poder reaccionar con flexibilidad a las diferentes dimensiones del vidrio. La iluminación regulable de las barras de rodillos facilita considerablemente el trabajo de inspección, ya que permite detectar rápidamente incluso los defectos y la suciedad más pequeños. El diseño óptimo del mecanismo y de los topes garantiza un posicionamiento preciso del marco espaciador tanto en horizontal como en vertical. En particular, la función automática de posicionamiento de marcos en el borde superior simplifica significativamente la colocación de marcos grandes y largos. Además, las diferentes opciones de remontes en la parte delantera y trasera permiten adaptar perfectamente la FSI-A a las necesidades específicas del cliente.
¿Qué funciones están incluidas de forma predeterminada?
- La FSI-A está equipada de serie con una cámara trasera accesible que comprende dos niveles de trabajo diferentes.
- En la parte delantera están integrados los topes:
- Vertical en el modelo automático
- Horizontal en el modelo automático
- El rango de ajuste de la distancia marco-borde de vidrio es:
- Horizontal: 0-30 mm
- Vertical: 0-230 mm (decalaje máximo de 200 mm)
- El soporte de vidrio estándar de los topes está diseñado para un grosor del vidrio de 26 mm. Además, la medición automática del ancho del marco ya está incluida en la versión estándar.
¿Qué funciones se pueden integrar de manera opcional?
- Iluminación regulable de las barras de rodillos
- Iluminación regulable de la cámara trasera
- Colocación de marcos automática en el borde superior
- Dispositivo auxiliar para el posicionamiento de marcos en el borde superior sobre el tope
- Remonte en la parte delantera
- Remonte en la cámara trasera
- Procesamiento de vidrio con un espesor máximo de 60 mm
- Procesamiento de decalajes en 3 lados (0-1000 mm)
- Procesamiento de decalajes del borde inferior de hasta 150 mm
- Soporte de formas especiales A + B
- Modelo de la instalación opcional sin topes de posicionamiento de marcos (estación de inspección)
- Iluminación perfecta de la hoja de vidrio
- Posicionamiento preciso de los topes de posicionamiento de marcos
- Accesibilidad óptima a todas las áreas
- Guía de la hoja de vidrio sobre barras horizontales alineadas automáticamente, lo que reduce los puntos de contacto con la hoja de vidrio y crea más espacio libre para la inspección y la limpieza
Los aspectos destacados
Colocación de marcos automática en el borde superior
El dispositivo se monta directamente sobre los ejes de las barras de rodillos y permite colocar automáticamente marcos de gran tamaño en el borde superior. En combinación con el remonte situado en la parte delantera, los marcos se pueden insertar manualmente en cualquier configuración, independientemente de su tamaño y formato. El tope horizontal situado en el borde superior se encarga a continuación del posicionamiento y la fijación completos del marco. Esta interacción garantiza una colocación precisa y repetible con exactitud, reduce al mínimo el esfuerzo manual y asegura una integración segura en el proceso de producción.
Remonte en la cámara trasera de la instalación
El remonte integrado en la cámara trasera de la instalación facilita considerablemente la inspección y la limpieza de las hojas de vidrio de gran tamaño. De este modo, se puede acceder de forma fácil y cómoda incluso a las zonas de difícil acceso. La escalera se puede colocar de forma flexible y orientar según la ubicación de la suciedad o el lugar que se desee inspeccionar. Después de su uso, se puede ajustar de manera que quede fuera del área de movimiento y no moleste. Este sistema permite un manejo seguro, reduce los tiempos de inactividad y mejora la ergonomía durante los trabajos de mantenimiento y limpieza.
Detección automática del ancho de los separadores
Gracias a un mecanismo compacto integrado directamente en el tope horizontal inferior, el ancho del marco se determina inmediatamente en la instalación y sin pérdida adicional de tiempo de ciclo. La medición exacta del ancho proporciona información esencial sobre el proceso para un procesamiento posterior seguro del elemento de vidrio aislante, especialmente durante el proceso de prensado posterior. Esta solución aumenta la seguridad del proceso, disminuye las fuentes de error y garantiza una adaptación rigurosa a diferentes tamaños de marco.
