Individuelle Einzelmaschinen

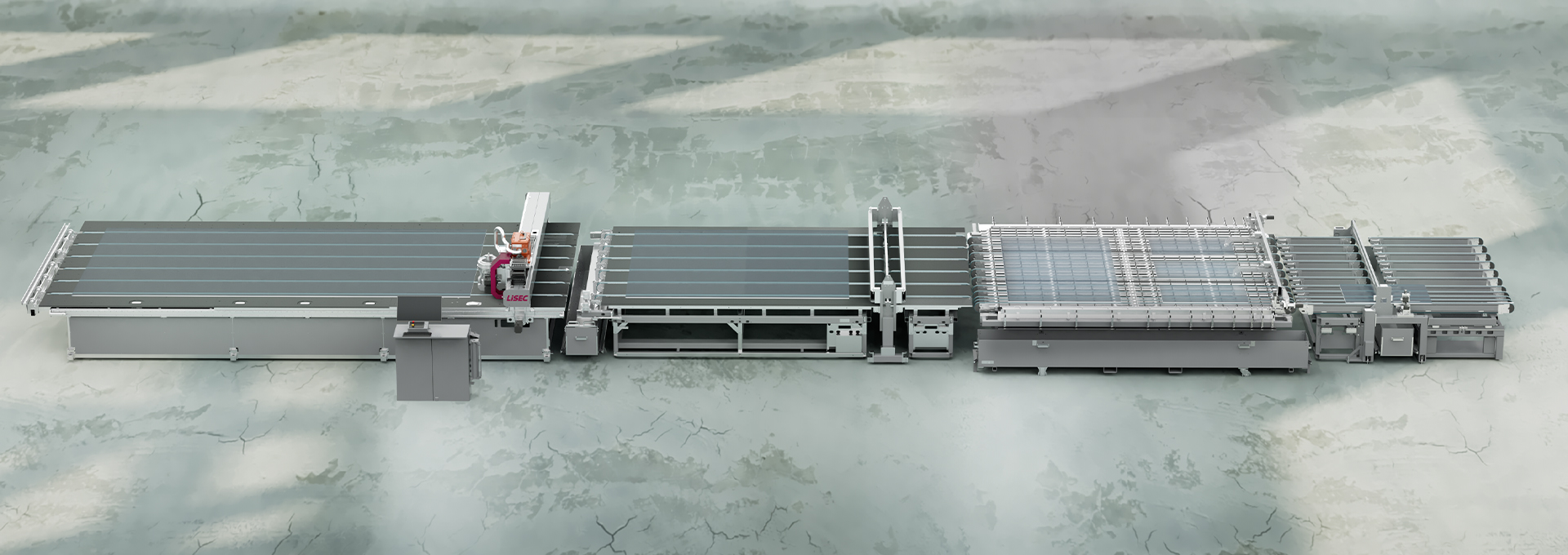

BSY-A

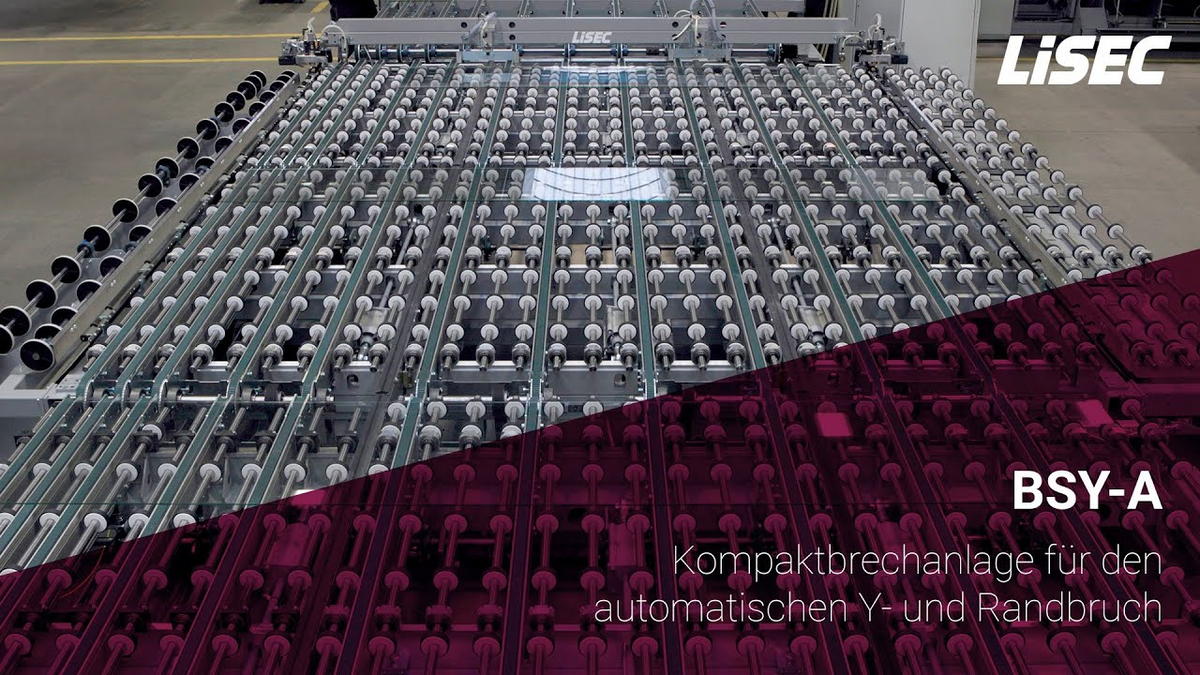

Kompakte Brechanlage für Y-, Rand- und Restbrüche
Die BSY-A (Breakout Station Y) ist eine modulare, zum Patent angemeldete Technologie für Y-, Rand- und Restbrüche im Floatglaszuschnitt. Sie ermöglicht gerade Brechungen von Flachglas ohne zusätzliche Drehvorrichtungen oder zusätzliche 90°-Transportstationen. Durch den kompakten Aufbau lassen sich kleine wie auch große Glasscheiben bis 6 m Länge oder auch länger platzsparend und hocheffizient bearbeiten.
Wie ist die LiSEC BSY-A aufgebaut?
Die BSY-A basiert auf einem modularen Anlagenkonzept mit standardisierten 2-m-Modulen und einer optionalen 1-m-Erweiterung. Jedes Modul ist mit integrierten Y-Brechleisten ausgestattet und kann flexibel zu unterschiedlichen Anlagenlängen kombiniert werden. Dadurch lässt sich die Anlage optimal an vorhandene Platzverhältnisse anpassen.
Wie funktioniert die BSY-A?
Zwei unabhängige Y-Brechleisten pro Maschinenmodul ermöglichen das Brechen jedes Y-Bruchs, ohne die Glasscheibe drehen zu müssen. Die Y-Travere wird über einen integrierten 90°-Transport gezielt auf eine der beiden Brechleisten positioniert. Dadurch entsteht ein sehr geringer Platzbedarf bei gleichzeitig hoher Flexibilität für unterschiedliche Scheibengrößen.
- BSY-A20/33: 2 unabhängige Y-Brechleisten, 2 m
- BSY-A30/33: 2 unabhängige Y-Brechleisten, 3 m
- BSY-A40/33: 4 unabhängige Y-Brechleisten, automatische Kopplung bei Bedarf bis 4 m
- BSY-A50/33: 4 unabhängige Y-Brechleisten, automatische Kopplung bei Bedarf bis 5 m
- BSY-A60/33: 6 unabhängige Y-Brechleisten, automatische Kopplung bei Bedarf bis 6 m
Für wen ist die BSY-A geeignet?
Die BSY-A richtet sich an jeden Floatglas-verarbeitenden Betrieb, der seinen Zuschnitt automatisieren, Platz sparen und gleichzeitig höchste Brechqualität sicherstellen möchten. Besonders geeignet ist die Anlage für:
- Floatglas-Zuschnitte mit hohem Anteil an Y- und Randbrüchen
- Betriebe mit begrenztem Platzangebot im Zuschnitt
- Betriebe mit kleinen bis sehr großen Scheibenformaten bis 6 m Länge
- Bestehende LiSEC-Linien (ARS/TBX/BTS), die erweitert oder modernisiert werden sollen -> durch die Ergänzung um eine BSY-A werden sowohl der XY-Bruch als auch sämtliche Randbrüche automatisiert
- Anwender, die konstante Kantenqualität bei minimalem Bedienereingriff erwarten
Welche Vorteile bietet die Anlage?
Die BSY-A kombiniert innovative Brechtechnologie mit maximaler Prozessintegration und bietet dadurch klare Vorteile im täglichen Produktionsbetrieb:
- Wegfall von Dreh- und 90°-Transportstationen
- 20% reduzierter Platzbedarf im Vergleich zu konventionellen Lösungen
- Konstante Brechergebnisse über Glasdicken von 2 – 12 mm hinweg
- Geringerer Bedienaufwand und reduzierte Stillstandzeiten
- Automatisierte Y- und Randbrüche direkt in der Linie in unter 12 s pro fertiger Scheibe
- Gerade Y- und Randbrüche ohne Drehen der Scheibe oder zusätzlichem 90°-Transport
- Modulares Anlagenkonzept für Längen von 6 m und mehr
- Zwei unabhängige Y-Brechleisten pro Modul
- Verarbeitung von Glasdicken von 2–12 mm mit konstant hoher Kantenqualität
- Vollständig elektrischer Brechprozess, keine Druckluftkomponenten: Brechparameter für jede Glasdicke und Glasssorte automatisch parametriert. Dadurch werden konstanten Kantenqualitäten und minimalen Schleifzugaben möglich.
- Minimaler Platzbedarf durch kompakte Bauweise
- Nahtlose Integration in bestehende LiSEC Zuschnittlinien (ARS/TBX/BTS)
Die Highlights
Verarbeitung von Sonderformen
Manuelles Brechen von Sonderformen führt häufig zu Stillstandzeiten. Mit der BSY-A können Sonderformen entweder direkt in Linie auf einem BTS bearbeitet oder durch den integrierten Transport im 90°-Winkel ausgeschleust werden. Nach dem Aufbruch ist eine Wiedereinschleusung in den Produktionsprozess möglich, ohne den Materialfluss zu beeinträchtigen.
Platz sparen und Produktionsprozess automatisieren
Durch den Wegfall von Drehvorrichtungen oder 90°-Transportstationen können Rand- und Restbrüche sowie Y-Brüche direkt in der Linie realisiert werden. Die BSY-A ist damit die kompakteste automatische Brechlösung am Markt und nutzt den verfügbaren Platz beim Kunden optimal aus. Diese Technologie ist einzigartig und von LiSEC zum Patent angemeldet.
Elektrisch verstellbare Gegenhalter und Brechkopf
Die BSY-A ermöglicht vollautomatisches Float-Brechen ohne manuelle Eingriffe. Sowohl Gegenhalter als auch Brechkopf passen sich automatisch an die Glasdicke an und sorgen für konstant hohe Kantenqualität.
Gegenhalter: Abstand der Gegenhalter abhängig von der Glasdicke über Servoantrieb
Brechkopf: Brechbewegung und Dynamik über Servoantrieb
